蝶閥在不同電壓配的電動執行器接線圖
電動蝶閥根據不同的應用場合，可配置不同的電動執行器，他們接線方法也是不同的，比如：開關型、調節型、信號反饋的形式、220Ｖ、380Ｖ、ＤＣ24等等，所以在對電動蝶閥選型時，這些因素都要考慮進去，以下的電動蝶閥接線圖是我公司的精小型電動執行器的接線圖，客戶可根據采購的種類對照接線，有不清楚的地方，請致電我宇柯技術服務部門。
注意：每個廠家生產的電動執行器接線方法可能有所不同，所以不在我公司采購的電動蝶閥，請勿以此為接線方法，以免造成電機損壞。
一、220VAC標準開關型電動蝶閥接線圖（無源觸點信號反饋）

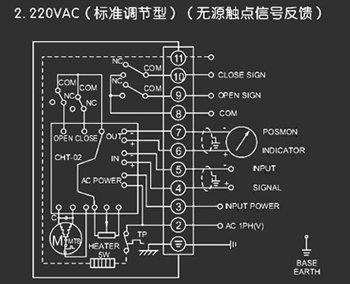

二、220VAC標準調節型電動蝶閥接線圖（無源觸點信號反饋）

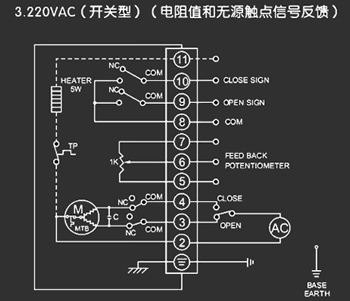

三、220VAC開關型電動蝶閥接線圖（電阻值和無源觸點信號反饋）

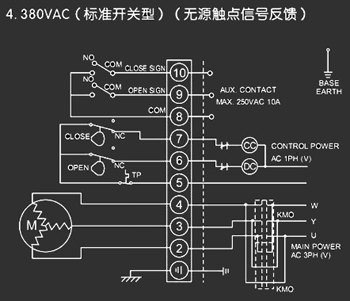

四、380VAC標準開關型電動蝶閥接線圖（無源觸點信號反饋）

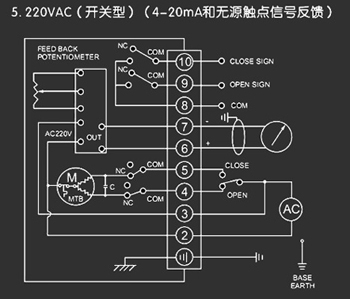

五、220VAC開關型電動蝶閥接線圖（4-20mA和無源觸點信號反饋）

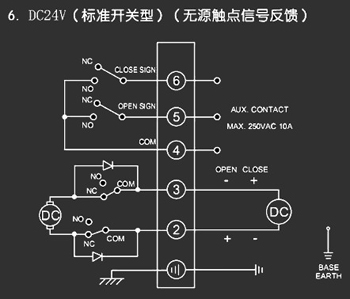

六、DC24V標準開關型電動蝶閥接線圖（無源觸點信號反饋）
電動閥門接線原理
首先要看電動閥是什么類型的，是整體型的還是普通型的，如果是整體型電動執行器就接個電源就行了，一般是380V和220V電源，然后根據自己的需要再接開到位和關到位的信號線、還有遠控線、閥位反饋信號常用4~20ma，過力矩保護故障信號。
普通型電動閥門要配有控制箱，電機就是有正傳和反轉，還有行程的到位信號一般開到位信號是有常開點和常閉點，關到位也有常開和常閉兩個點根據自己的需要接線，然后就是控制線開控制和關控制有的是4根線也有的廠家用的三根線，還有閥位，有的是用電位器接三根線，也有的裝了閥位變送器接兩根線，還有過力矩保護故障信號。
